电气化铁路27.5kV电缆产品简介
名称及适用电压
名称: 电气化铁路27.5kV电缆产品
额定电压:
型号、规格范围

1、执行标准
GB/T28427-2012
2、适用范围
主要适用于交流单相、工频、额定电压27.5kV电气化铁路电线、自耦变压器供电电线以及牵引变电所、分区所、开闭所、自耦变压器所引出的馈线等。
3、使用特性

3.1电缆额定电压27.5kV

3.2电缆在正常运行时导体允许的长期最高温度为90℃;短路时(最长持续时间不超过5s),电缆导体允许的最高温度为250℃。
3.3安装时电缆最小弯曲半径为15倍电缆外径。3.4低卤低烟阻燃电缆,烟气最小透光率应大于或等于30%,燃烧时释放气体的PH值应大于或等于2.5,电导率应小于或等于30µs/㎜,卤酸气体逸出量应小于或等于100 mg/g。

3.5无卤低烟阻燃电缆,烟气最小透光率应大于或等于60%,燃烧时释放气体的PH值应大于或等于4.3,电导率应小于或等于10µs/㎜。

3.6电缆符合GB/T18380.35C类阻燃特性要求。

3.7电缆具有径向防水性能。

3.8电缆不允许敷设在铁质管道中,允许在非磁性管道中敷设。

4、产品型号、名称。

 表格

彩色

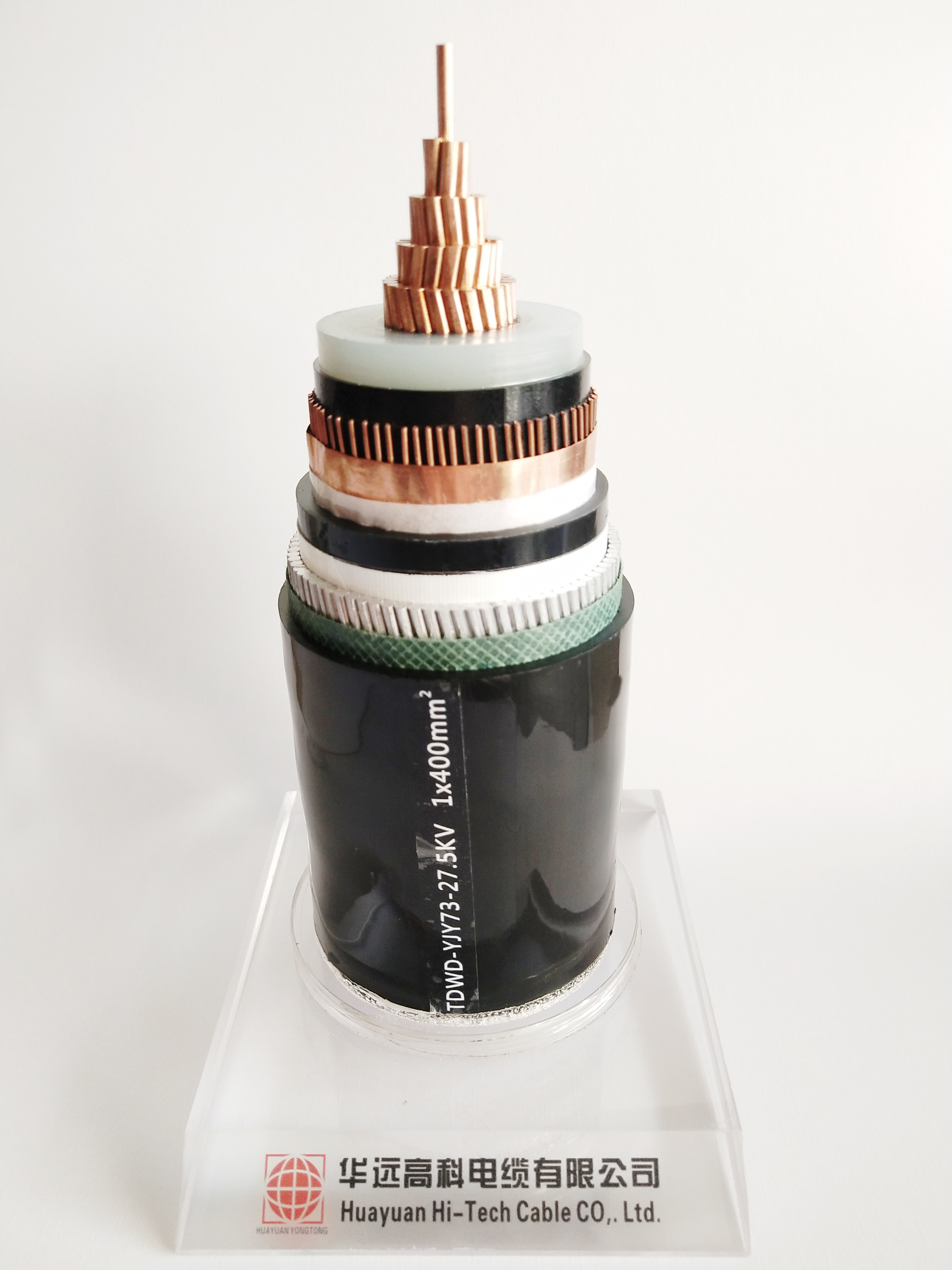

实物图





型号说明及产品示例

5、产品规格
电缆导体截面有优先值为150mm2、185mm2、240mm2、300mm2、400mm2

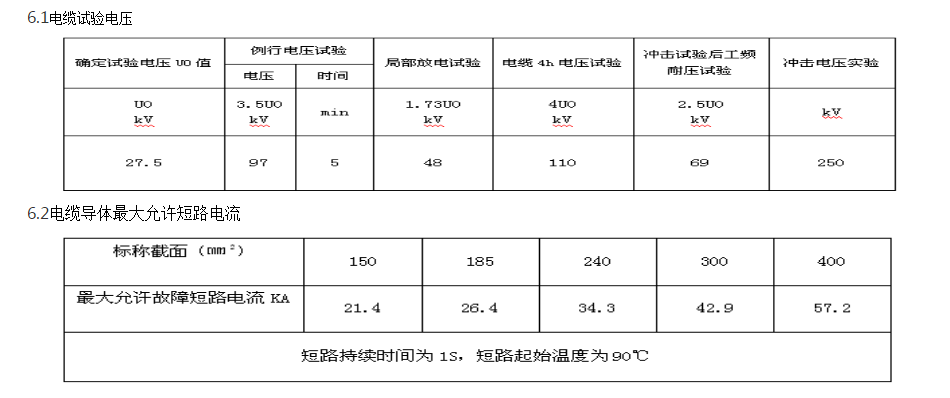

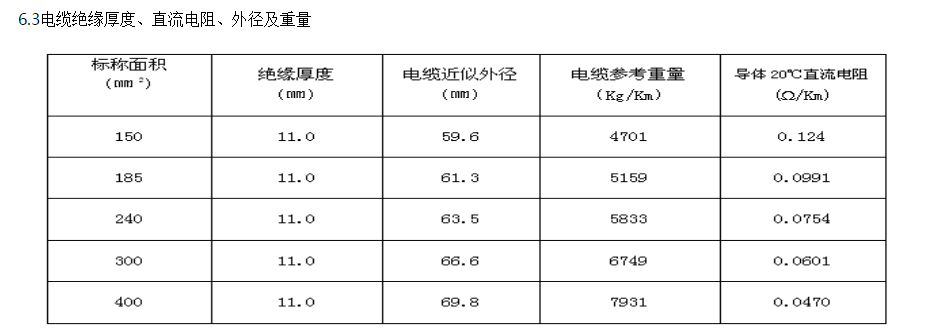

6、主要技术性能



名称及适用电压

7不同敷设条件下电缆载流

7.1电缆载流量

表格2
表格4

7.2环境空气温度不同时的载流量修正系数

表格5

7.3环境土壤温度不同时的载流量修正系数

表格6

7.4不同土壤热阻系数的载流量修正系数

表格7
